Beschreibung

Die Anlage entspricht dem DVGW Arbeitsblatt DIN 1988 und ist
geeignet für mittelbaren Anschluß an die Trinkwasserleitung.

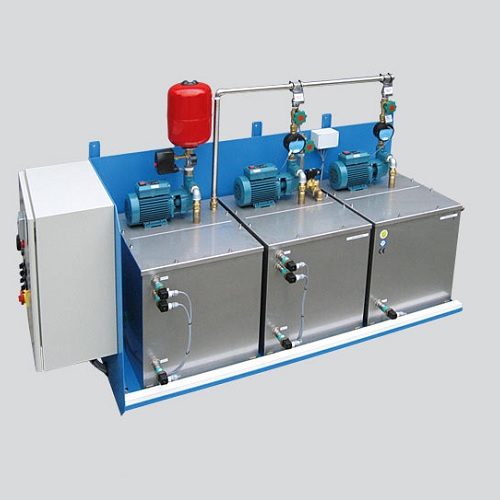

Die Anlage besteht im Wesentlichen aus folgenden Teilen:
1 St. Vorratsbehälter, durch eine Schottwand in 2 Kammern
unterteilt, Werkstoff Edelstahl 4301 für Wandbefestigung
1 St. Schwimmerventil R 3/4″ (Anschluß an die Wasserleitung)
1 St. Schwimmerschalter für die Niveauregulierung der
Mischung
1 St. Kreiselpumpe Typ TM 65 E
Spannung: 220 V – 240 V
Frequenz: 50 Hz
Elektrischer Anschlußwert: 0,45 kW
H max. 40 m Q min.0,48 m³/h
H min. 8 m Q max. 3m³/h
1 St. Kreiselpumpe Typ TCM 61, mit Idromatensteuerung
Spannung: 220 V – 240 V
Frequenz: 50 Hz
Elektrischer Anschlußwert: 0,33 kW
H max. 41 m Q min. 0,48 m³/h
H min. 5 m Q max. 2,3 m³/h
1 St. Mischgerät Typ MINI GL
mit eingebautem Mischrohr, Feinstregulierventil für
die Einstellung der Kältegrade von 10 ° C entsprechend
einem Mischbereich von
0 … 55 % Frostschutz im Gemisch
1 St. Elektroschaltkasten, dieser beinhaltet sämtliche Hilfs- und
Steuergeräte für den automatischen Betrieb der Anlage.
